油烟机在我们生活中，是必不可少的家电，油烟对我们的人体伤害还是很大的，我们在维修油烟机，

也会遇到很多主板损坏的问题，主板一旦损坏就会出现不通电，触摸功能失效等问题，

其中比较常见的油烟机主板是五针.六针.七针这三种，今天就让我们来跟随小编来详细了解下，它们分别是怎么接线的吧！

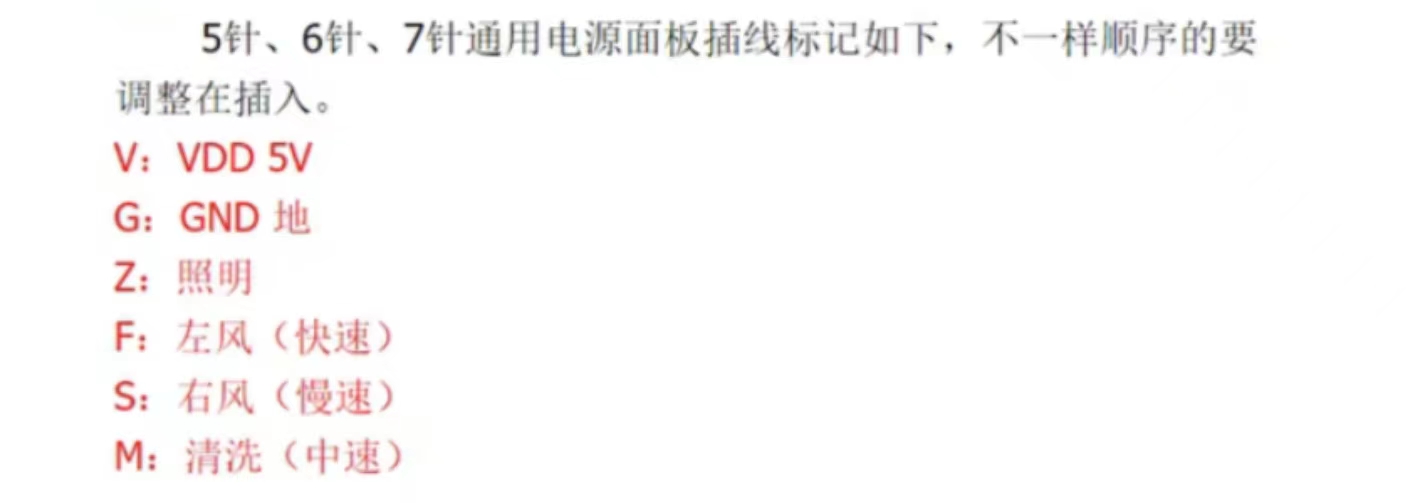

我们先来看下五针油烟机主板接线图，我们可以看到五针主板有：SFZGV五个插脚，

其中：S代表右风（慢速），F代表左风（快速），Z代表照明（12V），G代表GND（接地端），V代表V V D，

我们只需要根据原主板上的线路，把它们对应起来接线，测试功能即可正常使用！

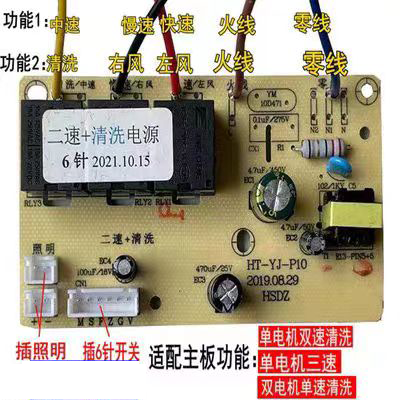

接下来让我们再看下六针油烟机主板接线图，我们可以看到六针主板有：MSFZGV六个插脚，

它们分别是：M代表清洗（中速），S代表右风（慢速），F代表左风（快速），

Z代表照明（12V），G代表GND（接地端），V代表V V D，

我们只需要根据原主板上的线路，把它们对应起来接线，测试功能即可正常使用！

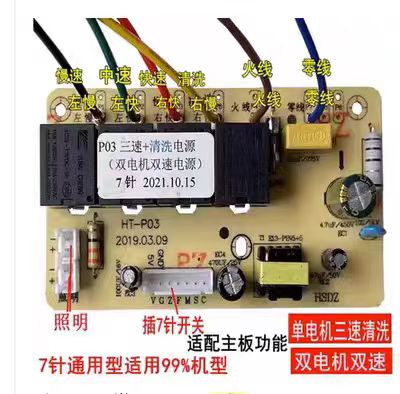

最后让我们再看看7针通用主板的接线图，我们可以看到七针主板有：VGZFMSC七个插脚，

它们分别是：V代表V V D，G代表GND（接地端），Z代表照明（12V），F代表左风（快速），

M代表清洗（中速），S代表右风（慢速），C代表右风（快速），

我们只需要根据原主板上的线路，把它们对应起来接线，测试功能即可正常使用！

以上就是关于油烟机通用五六七针主板，各个主板针脚的含义和接线方法，希望今天的分享可以帮到大家，感谢观看！
