滚筒产品的服务模式,主要是用于进行完整的系统测
试,也是检验电脑板与零部件之间通讯信号是否正常的
快捷处理方式;若被检测部件没有动作,可通过万用表
检测线束或零部件本身是否存在故障,变频产品可以使
用专用变频检测仪进行核查。
服务模式应用方法

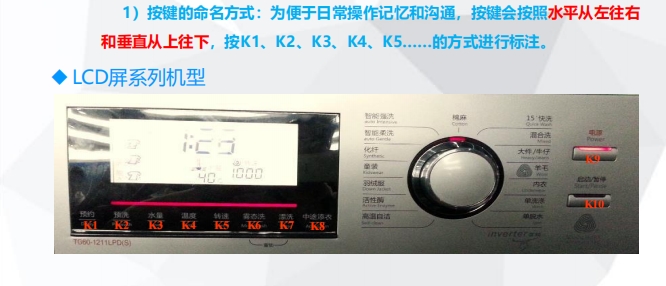

LCD屏系列机型
1)按键的命名方式:为便于日常操作记忆和沟通,按键会按照水平从左往右
和垂直从上往下,按K1、K2、K3、K4、K5……的方式进行标注。
2)服务模式进入方法:分为亮屏状态或黑屏状态组合键进入服务模式两种方式。
A、上电30秒内,亮屏状态下,顺序按压相应的组合键进入服务模式
(例如:K2、K4、K2、K4组合键或K3、K5、K3、K5组合键等),按K1或K2键
选择测试项,t02测试项按启动键2次显示故障代码,按K1键显示下一条错误代码;长按K2或‘童锁’键清除错误代码,E00代表无错误。

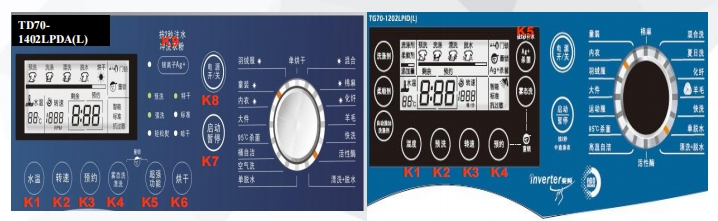

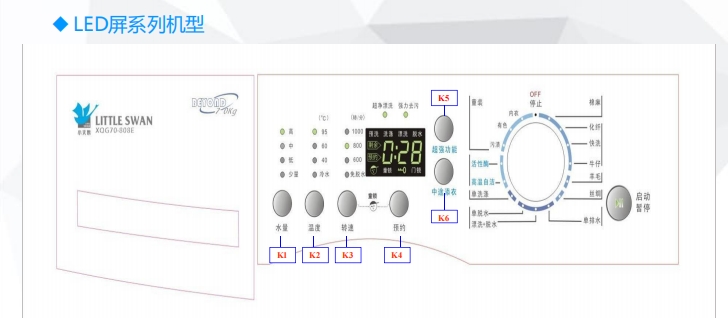

LED屏系列机型
2)服务模式进入方法:分为亮屏状态或黑屏状态组合键进入服务模式两种方式。
B、插电30秒内,黑屏状态下组合键
(1402系列按K5、K9、K5、K9,1202系列K4、K5、K4、K5)进入服务
模式,顺时针旋转旋钮选择测试项,t02测试项时,旋转程序选择旋钮可以显示
下一条故障日志。按住[启动暂停] 3秒清除所有错误代码。
2、彩屏系列机型

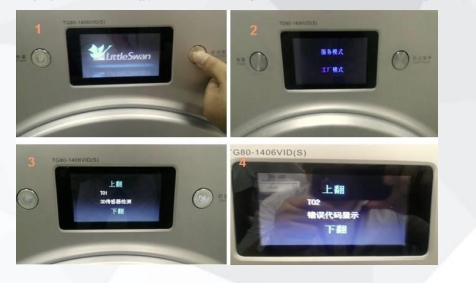

1)老比佛利490系列直桶机型:开机30秒内长按‘启动’键进入服务模式;

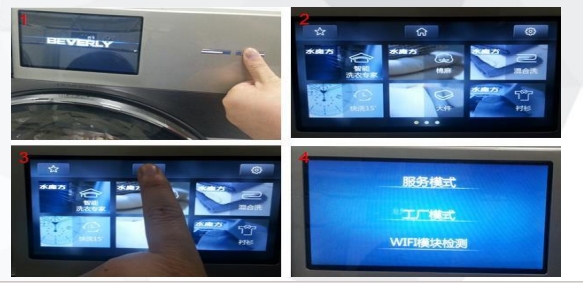

1)新比佛利彩屏系列产品服务模式进入:系统上电后,在30秒内,一直按住HOME
键直到出现服务模式和工厂模式入口,进入模式选择界面选择服务模式门上锁,进入测
试模式,显示t01按“上一 个”或“下一个”,操作界面对应t01-t15之间进行切换。
各测试项的功能说明
t01—型号设置测试
在T01模式时,按启动/暂停键进入机型设置,按K2,表示当前机型匹配变种号。
按K3键,更改变种号,选好需要的变种号后,长按K2键3秒,蜂鸣器响一声,表示变种号已经设
置完成。
t02—显示错误代码(记录最近10次故障代码)
进入t02后,按K1、K2可以查看记录的所有错误代码EXX,如果长按K2或‘童锁组
合键清除错误代码,E00代表无错误。部分机型是长按K1或启动暂停键3秒清除错误代码。
t03—软件版本号测试
按[启动暂停]键进入测试后,先显示项目代码2秒。 再按K1键控制板显示主控程序版本号
再按[K1]键控制板显示电机版本号
t04—显示测试(厂家自检)
t05—排水泵测试
进入t05模式后, 按“启动/暂停”键,排水6分钟。
t06—水位传感器测试
进入t06后,LED显示水位频率值(50-700),进水过程中频率值逐步减少属正常,到L1(最低
水位)后停止进水;按K1键可逐步调高测试水位。
t07—温度传感器以及加热管测试
按[启动暂停]键进入测试后,控制板显示当前水温传感器温度。
再按[启动暂停]键,打开主洗阀进水直到L01水位。加热器打开,加热器最多打开5分
钟。如果加热器工作正常,水温显示读数增加。
t08—进水阀测试:进入t08后,在测试前要排空,控制器会显示“ULt”。
1、按下启动暂停键显示“U2”并打开主洗阀(冷水阀2)5秒。
2、按下K1显示屏会显示“U1”并关闭主洗阀打开预洗阀(冷水阀1)5秒。
3、再按下K1,显示屏会显示“U3”并关闭预洗阀打开喷淋阀(冷水阀3)5秒。
4、再次按下K1,显示屏会显示“U12”并关闭喷淋阀同时打开主洗阀和预洗阀,进
水到L02水位,时间5分钟。
t09—洗涤转速测试
按[启动暂停]键进入测试;再按[启动暂停],进行45转/分的洗涤测试,最长洗涤8分钟。
洗涤测试节拍是:15/10/15/10 逆时针/停止/顺时针/停止,单位:秒
t10—脱水测试
按[启动暂停]键进入测试后,控制器显示0转/分。再按[启动暂停]键,电机脱水,速度
会在短时间内达到400RPM。控制器显示 当前测得脱水转速。当脱水速度到达400RPM,
按显示面板上的“K1”,脱水转速短时间达到1000RPM, 再按显示面板上的“K2”,脱
水转速达到1320RPM。
t11—烘干温度传感器,风机,和加热管测试
按[启动暂停]键进入测试后,控制器界面同时显示:”in”滚筒进风 口温度,”ou”滚筒出风口温
度。按[启动暂停]键,打开风机,15秒后,打开烘干加热管,2分钟后关闭。
t12—自动投放功能测试
备注;TD70-1402LPDA(R)、TD70-1202LPID(L)t12是银离子银离子测试,出错显示
“F93”。自动投放测试是t15,只检测自动添加板与主板的通讯,如果有异常,显示E71。
t13—污浊度传感器测试
按[启动暂停]键进入测试,如果污浊度传感器出错,显示“F92”或显示“污浊度传感器错误”。
t14—可靠性运行次数测试
显示:寿命次数
按[启动暂停]键进入测试后,显示:现在滚筒运行次数为(次):
t15—电脑板工厂夹具测试

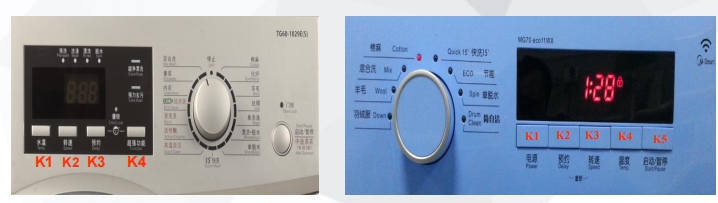

壁挂滚筒服务模式进入方法
壁挂滚筒1代和1.5代服务模式
4个按键的机型按电源键开机后,
10S内依次按K1,K2,K1,K2
键,进入01测试模式(显示01就代
表T01);按K1或K2切换测试项
8个按键的机型按电源键开机
后,10S内依次按K3,K5,
K3,K5键,进入01测试模式
(显示01就代表T01);按K1或K2切换测试项。
水魔方二代系列服务模式进入
通用模式:
1、服务模式:
按电源键后,10s内依次按【K3】【K5】
【K3】【K5】键,进入服务模式。
2、消除报警代码:
进入服务模式后,按【K1】键到T02选项,
进入后可查看报警故障代码,短按童锁键
可消除故障代码记忆。

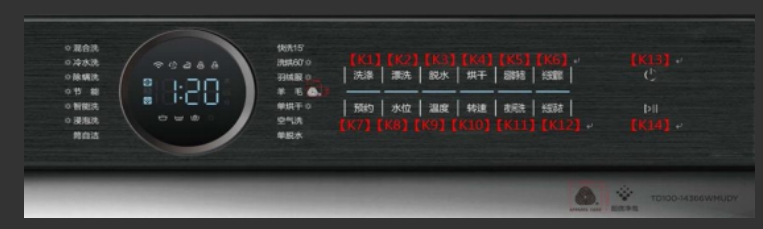

K1 [洗涤]键
K2 [漂洗]键
K3 [脱水]键
K4 [烘干]键
K5 [超微净泡]键
K6 [长按童锁]键
K7 [预约]键
K8 [水位]键
K9 [温度]键
K10 [转速]键
K11 [夜间洗]键
K12 [长按添衣]键
K10长按3秒 [配网]键
K11长按3秒 [快速配网]键
K1+K12 参数模式(长按5s)

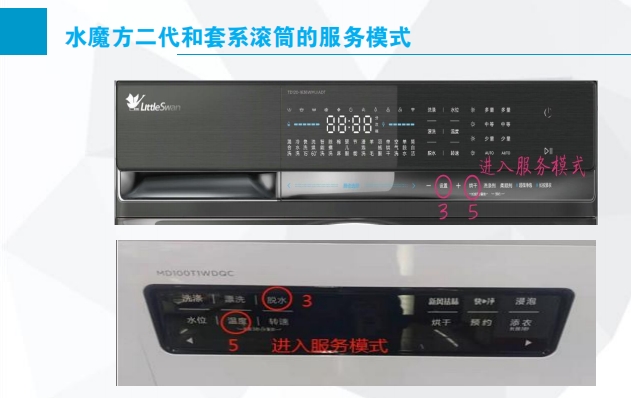

水魔方二代和套系滚筒的服务模式
T01 型号设置测试
T02 显示错误代码(记录最
近10次故障代码)
T03 软件版本号测试
T04 显示测试(厂家自检)
T05 排水泵测试
T06 水位传感器测试
T07 温度传感器以及加热管
测试
T08 进水阀测试
T09 洗涤转速测试
T10 脱水测试
T11 烘干温度传感器,风机,和
加热管测试
T12 自动投放功能测试
T13 污浊度传感器测试
T14 可靠性运行次数测试
T15 电脑板工厂夹具测试
